Klassifizierung und Anwendung von DIN-Steckverbindern
Was ist ein DIN-Stecker?
Der DIN-Steckverbinder ist eine Steckverbinder Norm, die vom Deutschen Institut für Normung (DIN, Deutsches Institut für Normung e.V.) entwickelt wurde. Da es zu viele DIN-Steckverbinderstandards gibt, bedeutet der Begriff DIN-Steckverbinder keine Steckverbinder, wenn keine zusätzliche Nummer vorhanden ist (z. B. "DIN 41524-Steckverbinder"). In der Unterhaltungselektronik repräsentiert "DIN-Stecker" normalerweise ein Mitglied der durch DIN definierten Rundsteckerfamilie. DIN-Anschlüsse wurden ursprünglich zur Übertragung von analogen Audiosignalen verwendet. Einige dieser Anschlüsse wurden später für analoge Video- und digitale Schnittstellen verwendet, z. B. für Tastatur- und Mauskabel mit MIDI- oder IBM PS / 2-Schnittstelle. Die ursprüngliche DIN-Steckernorm wurde durch die entsprechende internationale Norm IEC60130-9 ersetzt.
Obwohl DIN-Steckverbinder und XLR-Klemmen ähnlich aussehen, sind sie nicht kompatibel.

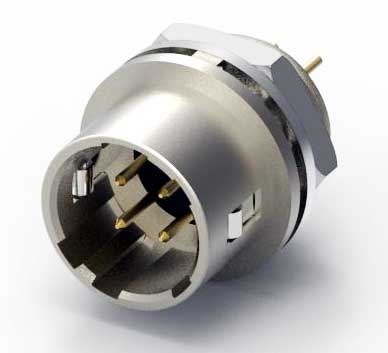

DIN-Rundstecker
Die DIN-Stecker sind alle metallgeschirmte Stecker mit einem Durchmesser von 13,2 mm, ihre Stiftdefinitionen sind jedoch unterschiedlich.
Der Stecker hat eine kreisförmige Metallabschirmung zum Schutz der Stifte. Die Schutzschürze sorgt auch dafür, dass der Stecker in der richtigen Richtung eingeführt wird, um eine Beschädigung der Stifte zu vermeiden. Aufgrund der gleichen Schutzschürze kann nicht verhindert werden, dass der DIN-Stecker mit der inkompatiblen DIN-Buchse verbunden wird. Dieses Design wurde in Mini-DIN modifiziert.
Es gibt 7 gängige Muster für DIN-Steckverbinder, und Sie können bis zu 8-polige DIN-Steckverbinder sehen. Steckverbinder unterschiedlicher Standards sind nur eingeschränkt kompatibel.
Die verschraubte Version dieses Anschlusses wird auch für Instrumentierung, Prozesssteuerung und professionelles Audio verwendet.

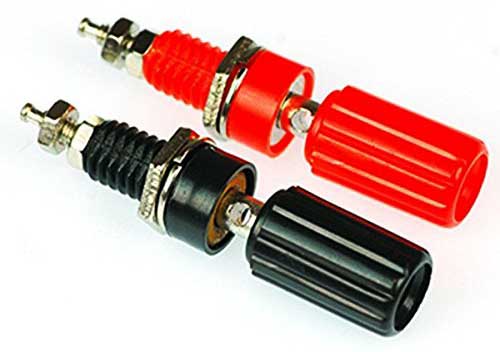

Lautsprecheranschluss
Über den zweipoligen DIN 41529-Anschluss werden Lautsprecher und Leistungsverstärker angeschlossen. Wird in 16-mm-Filmprojektoren und Mercedes-Benz-Fahrzeugen verwendet. Im Allgemeinen sind DIN-Steckverbinder langlebig, aber die Zuverlässigkeit von zweipoligen Steckverbindern wurde kritisiert.
Die Anwendung der DIN-Stecker
Analoges Audio
Die Schnittstellen 3/180 ° und 5/180 ° wurden ursprünglich für den Anschluss von analogen Audiogeräten in Deutschland verwendet. Später wurde es auch in der Tschechischen Republik, der Sowjetunion und den Ländern des Wirtschaftsaustauschs weit verbreitet. Beispielsweise verwendet ein Stereoverstärker oder Vorverstärker für ein Stereobandrekorder vier Signalanschlüsse plus einen geerdeten 5-poligen. Diese Schnittstelle ist auf dem US-Markt selten und wurde durch Cinch-Terminals ersetzt.
Digitales Signal
5/180 ° -Anschlüsse werden verwendet für:
DIN elektronische Musikinstrument Synchronisationsschnittstelle
MIDI-Schnittstelle für elektronische Musikinstrumente
Die serielle Schnittstelle des frühen Apple IIc
Der IBM PC und PC / AT sowie das Tastaturkabel von Amiga wurden später durch die PS / 2-Schnittstelle von ATX ersetzt.
Sehen

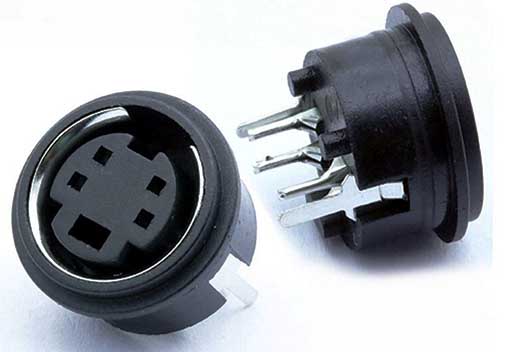

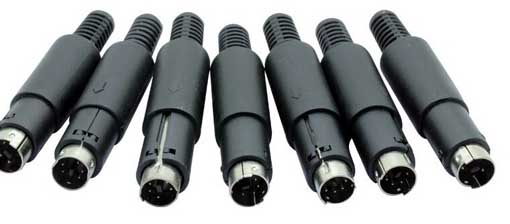

Mini-DIN-Stecker
PS / 2-Schnittstelle
XLR-Anschluss
